NS-4 AC220V 5A潜水泵综合保护器安装说明

NS-4 AC220V 5A潜水泵综合保护器安装说明

确认设备匹配性‌

核对保护器型号为 ‌NS-4‌，工作电源为 ‌AC220V/50Hz‌，故障输出接点额定分断电流为 ‌5A‌ ；

确保所配套水泵为南京蓝深生产的潜水泵系列，且具备相应的传感器接口（如油水探头、定子热敏电阻等）。

检查安装环境‌

安装位置应通风干燥，避免长期潮湿或积水；

环境温度应在 ‌-10℃ ~ +55℃‌ 范围内，相对湿度 ≤ 90%，无显著振动与冲击 。

工具与材料准备‌

电工常用工具（螺丝刀、剥线钳、万用表）；

绝缘导线（建议使用1.5mm²铜芯线）、接线端子、标签标识；

固定支架或导轨（根据控制柜结构选择）。

二、机械安装步骤

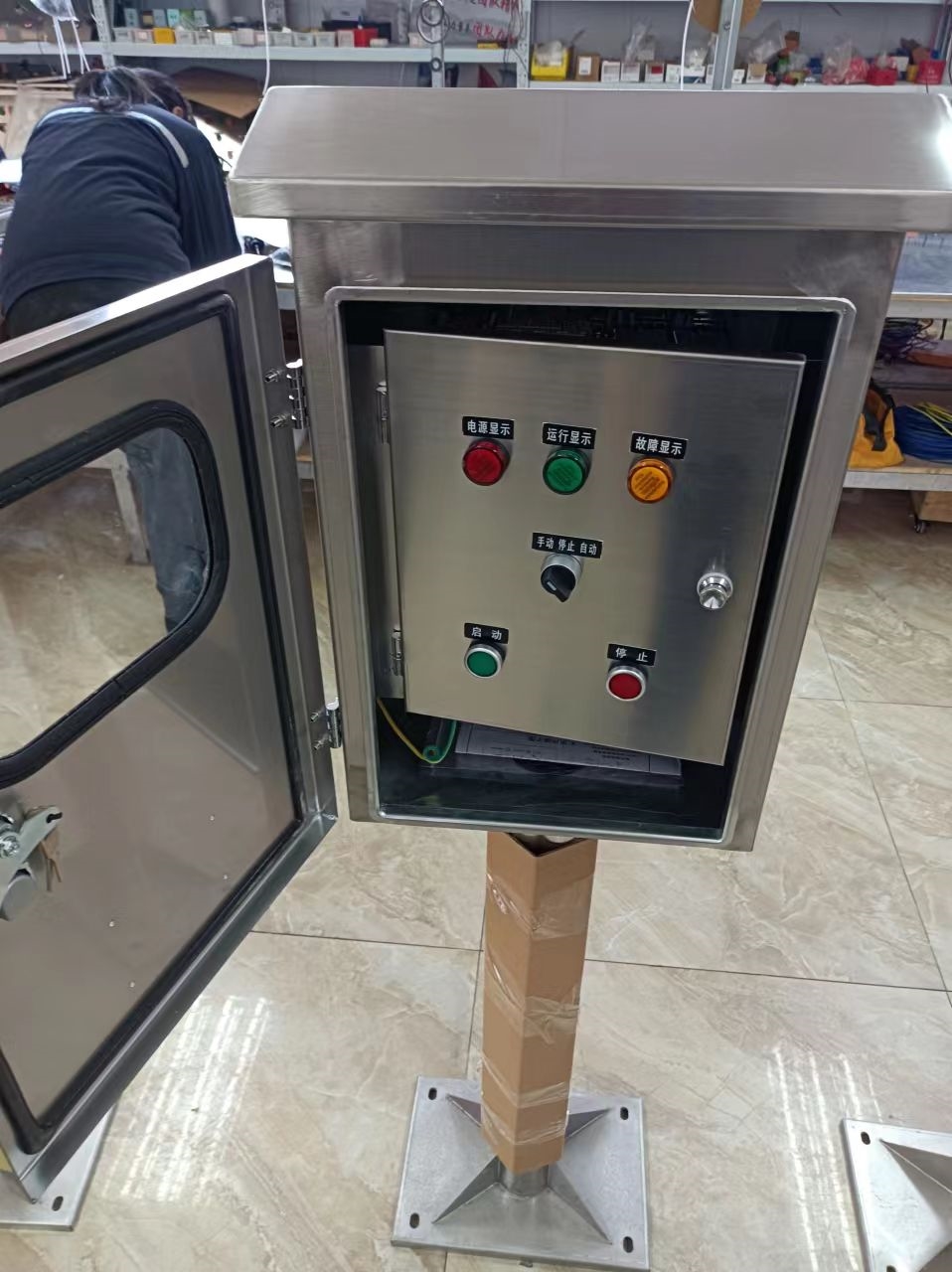

尺寸核对与开孔‌

NS-4外形尺寸为 ‌160×80×170mm‌，开孔尺寸为 ‌152×76mm（±0.7mm）‌ ；

在控制面板上精确开孔，确保保护器嵌入后稳固无晃动。

固定装置‌

将保护器插入开孔位，从背后用卡扣或螺丝紧固，避免松脱。

三、电气接线规范

‌接线前务必断电操作，并悬挂“禁止合闸"警示牌‌

接线端子 功能说明 接线要求

L/N‌ 工作电源输入 接AC220V市电，注意极性，建议加装保险丝

COM、NO、NC‌ 故障报警输出 连接至PLC或声光报警器，分断能力5A/AC220V

T1/T2‌ 绕组过热检测     接水泵内部PTC热敏电阻（常闭触点）

B1/B2‌ 轴承温度检测     接轴承测温元件（如PT100）

W1/W2‌ 油室渗漏检测     接油水探头，双线制检测

H1/H2‌ 加热除湿输出     接控制柜内加热器，负载电流≤7A/AC220V

‌接线要点‌：

所有导线应压接端子，防止虚接；

强弱电信号线分开走线，避免干扰；

接地端子必须可靠接地，保障人身与设备安全。

四、通电调试与功能测试

上电自检‌

接通电源后，面板指示灯应正常点亮，报警；

观察是否有异常发热或异味。

模拟保护功能测试‌

油室漏水测试‌：短接W1/W2端子，保护器应立即动作，切断输出并报警；

绕组过热测试‌：短接T1/T2，触发过温保护；

除湿功能测试‌：在潮湿环境下，H1/H2应自动输出，启动加热器。

联动运行测试‌

与水泵主控回路联调，确保故障信号能有效切断主接触器；

记录动作时间与响应状态，形成调试报告。

五、NS-4 AC220V 5A潜水泵综合保护器日常维护建议

每月检查一次接线是否松动；

每季度清洁外壳灰尘，检查散热孔通畅；

年度校验保护功能，确保灵敏可靠。
