NT69 AC220V 5A绕阻超温保护器安装步骤

NT69 AC220V 5A绕阻超温保护器安装步骤：

‌绕阻超温保护器 INT69 AC220V 5A安装需严格遵循电气安全与设备匹配原则，确保在电机过热时能及时切断电源，保障系统稳定运行‌。

以下是结合工业现场实践总结的完整安装步骤，适用于潜水泵、潜水推流器、潜水搅拌机等应用场景。

一、安装前准备：确认设备与环境匹配

‌核对型号与参数‌

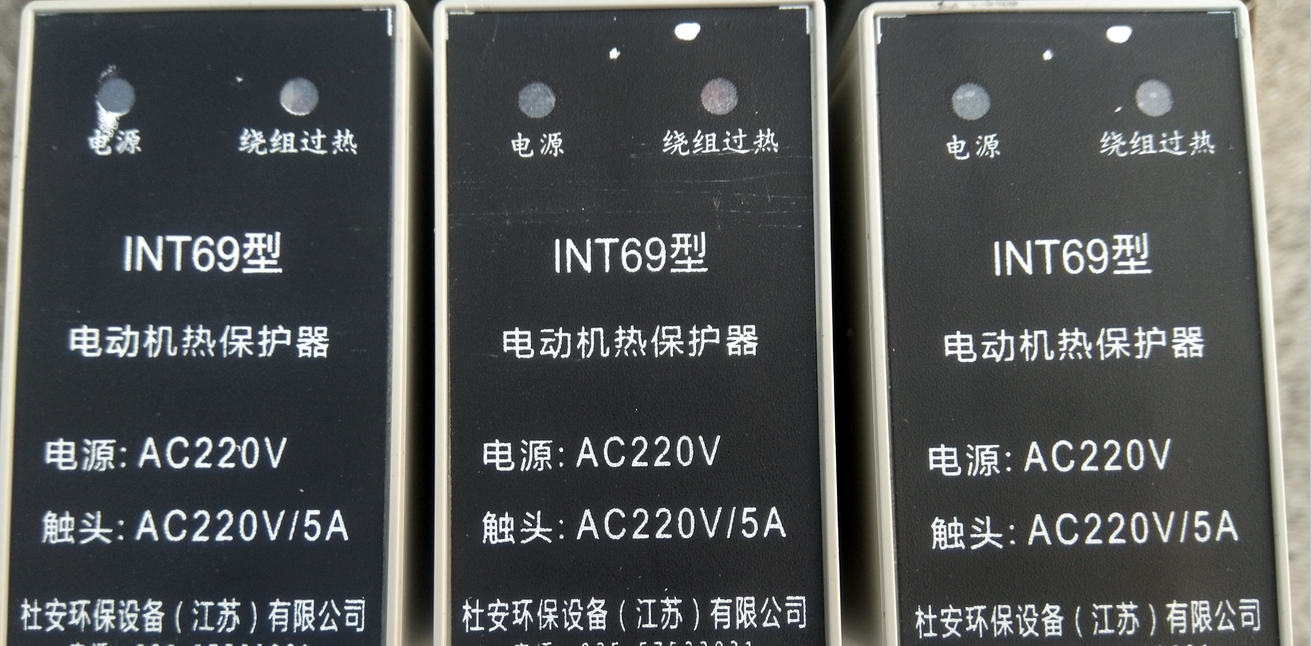

确认所用保护器为‌INT69 AC220V 5A‌，输入电压范围为 AC220V±10%，输出触点容量支持 ‌5A/250VAC‌，适用于控制回路或直接驱动小功率负载 。

‌检查配套传感器‌
必须使用 ‌135℃±5℃ PTC热敏电阻‌作为温度检测元件，每相绕组建议独立埋设一个，较多可接入9个传感器 。

‌环境与安装位置确认‌

安装于通风、干燥、无腐蚀性气体的控制柜内

环境温度：-20℃～75℃，湿度＜90%（无凝露）

采用 ‌DIN35导轨安装‌，模块卡扣式固定，无需额外螺丝

二、安装步骤详解：从接线到调试

一步：PTC传感器预埋（电机端）

将PTC热敏电阻芯片 ‌牢固嵌入电机定子绕组端部最热区域‌（通常为端部线圈）

引线应预留足够长度，避免拉扯，使用耐高温套管保护

多相电机建议 ‌每相独立安装一个PTC‌，提升监测精度

注意：安装时禁止挤压或弯折PTC元件，防止内部断裂导致误报或失效

三步：保护器本体安装（控制柜内）

将INT69模块卡入 ‌标准DIN35导轨‌，确保卡扣锁紧

模块正面朝外，便于观察指示灯状态（绿灯=电源，红灯=故障）

四步：电气接线

实践提示：使用截面 ‌0.4–0.75mm²铜芯导线‌ 连接，电流较大时建议加粗至1.5mm²，确保接触可靠

四步：系统调试与功能验证

‌通电自检‌
上电后绿灯亮起，表示电源正常；红灯不亮表示正常状态。

‌模拟测试‌
使用万用表测量PTC常温阻值（一般＜1.5kΩ），加热后应跳变至＞3.5kΩ，触发红灯亮起并切断输出。

‌联动测试‌
验证继电器是否成功断开主回路接触器，确认控制逻辑正确。

三、典型应用场景补充说明

INT69超温保护器不仅用于绕组超温保护，还可集成以下多重保护机制：

‌油室泄漏保护‌：通过水分电极检测油室内进水，信号接入辅助输入端

‌电机过载保护‌：配合热继电器实现电流保护，形成双保险

‌远程监控‌：继电器输出可接入PLC，实现故障远传与自动停机

在污水处理系统中，该组合方案已广泛应用于潜水泵、潜水搅拌机、潜水推流器等水处理设备，显著降低电机烧毁风险。
